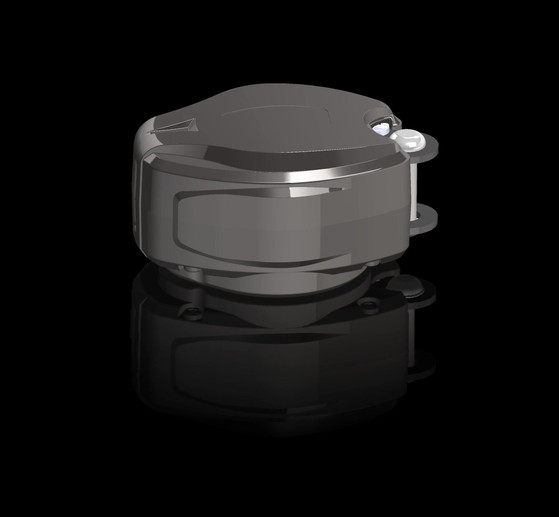

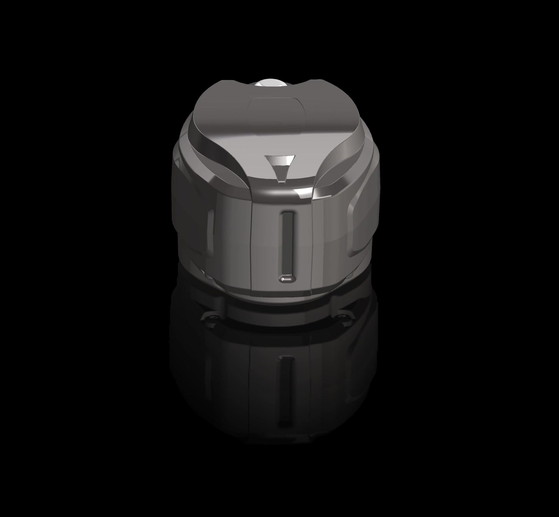

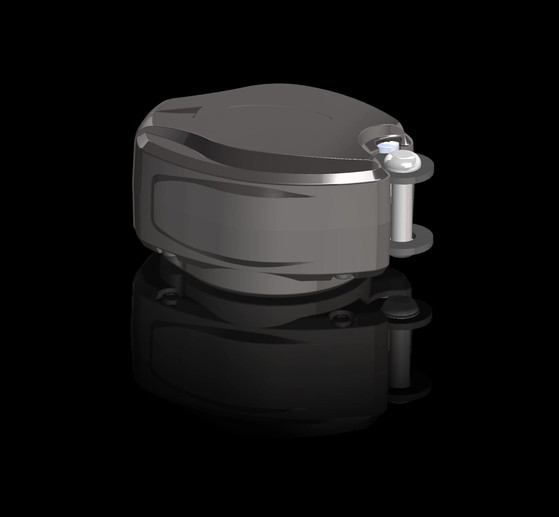

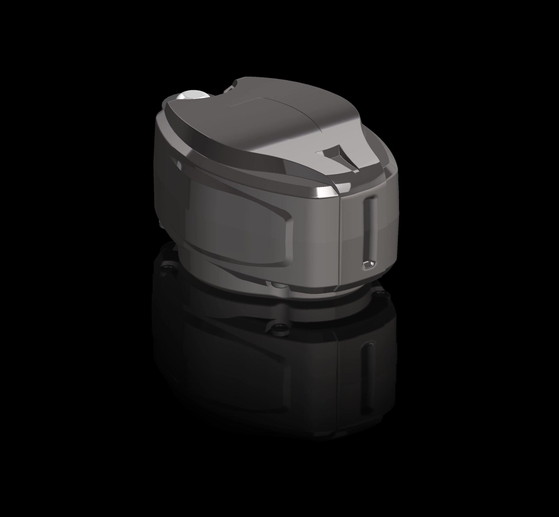

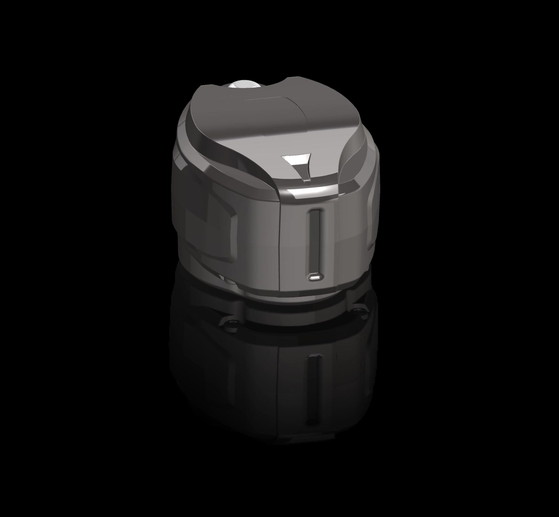

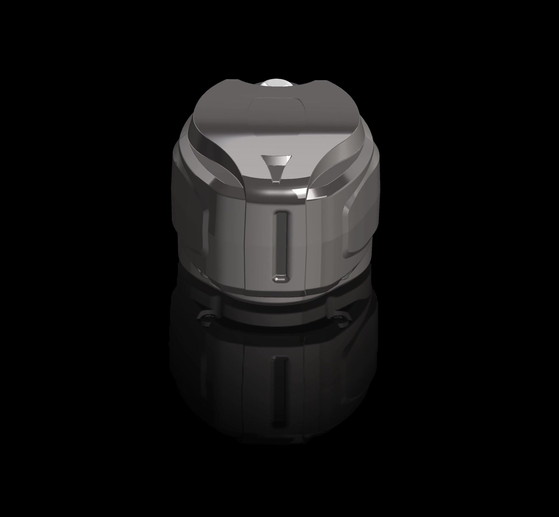

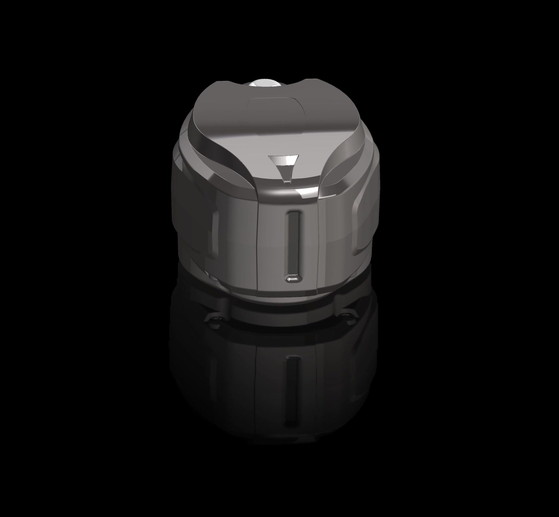

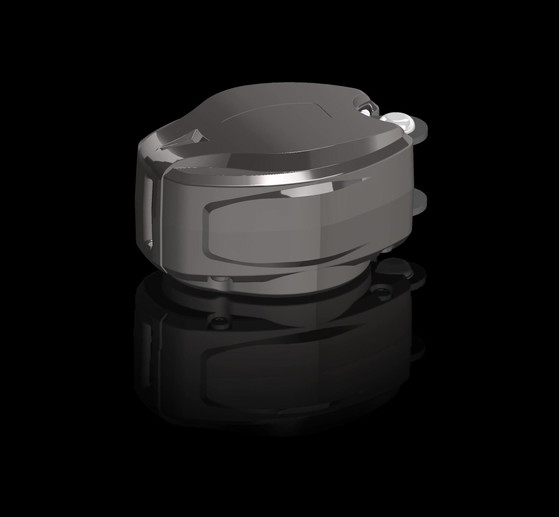

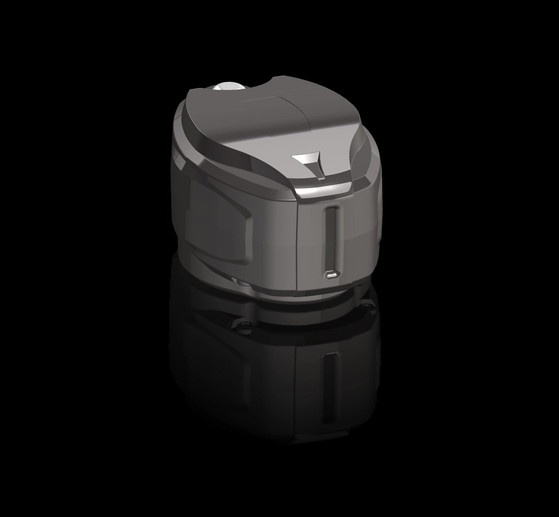

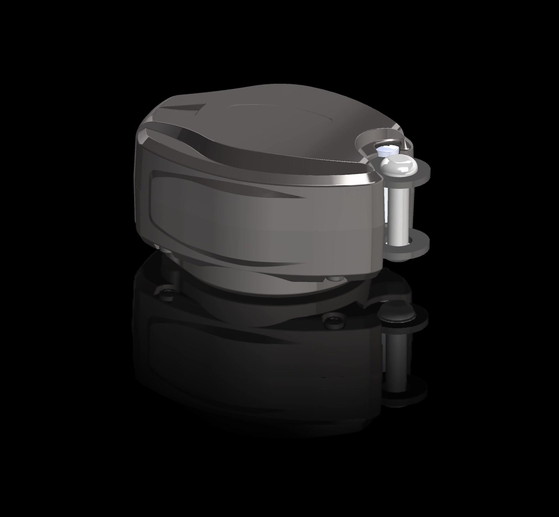

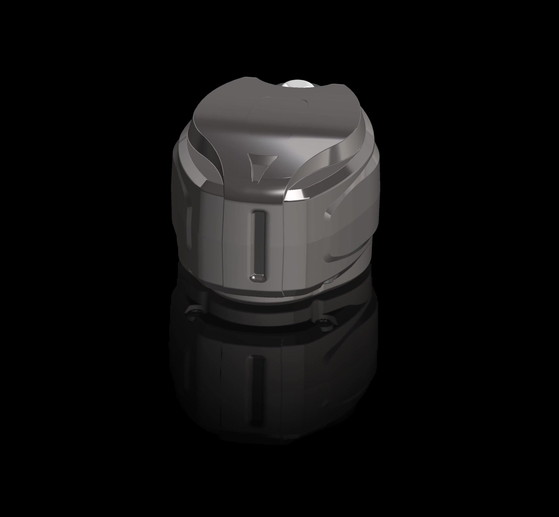

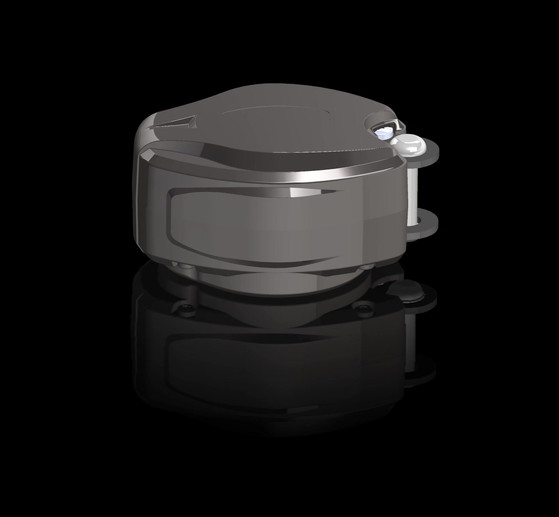

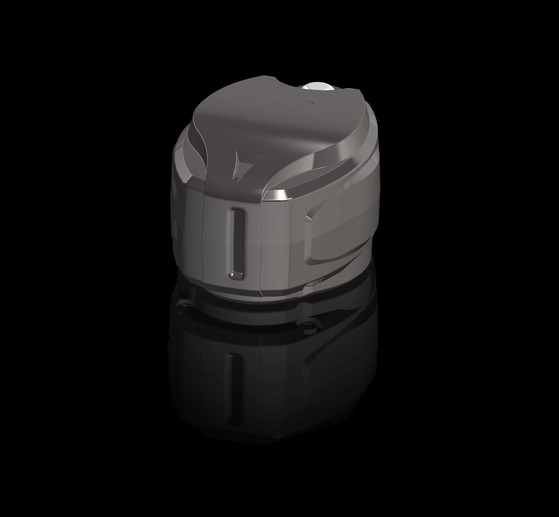

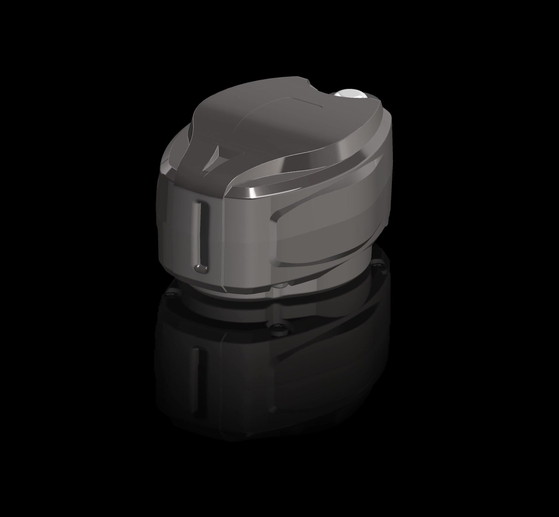

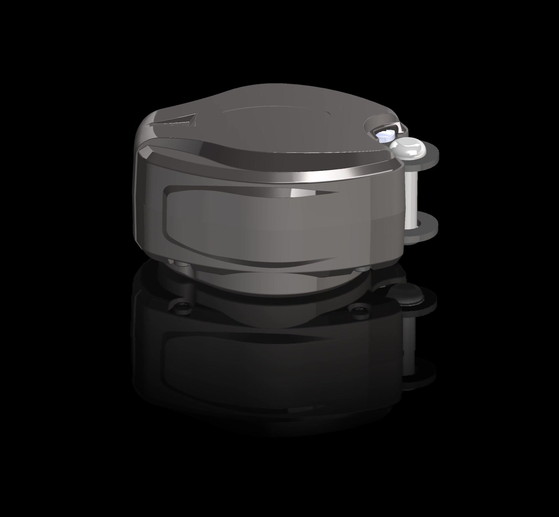

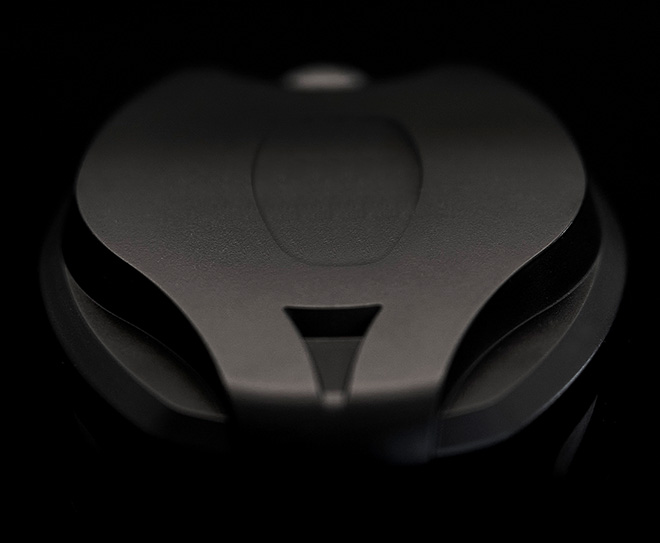

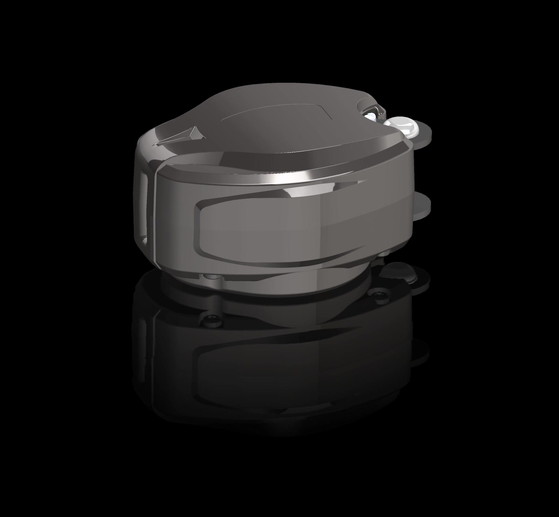

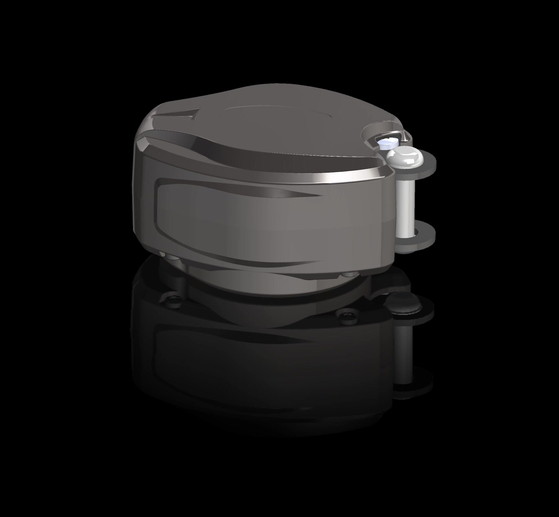

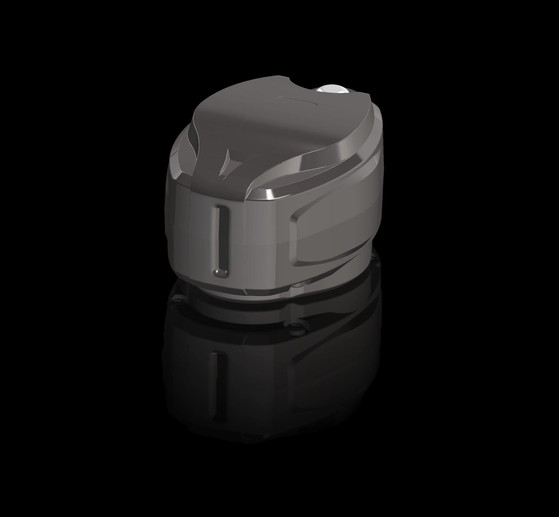

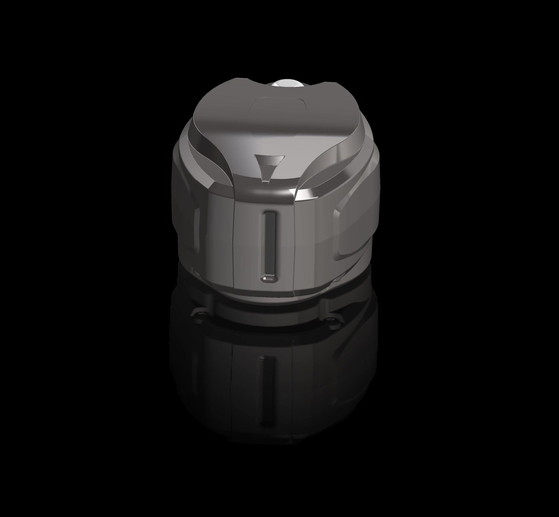

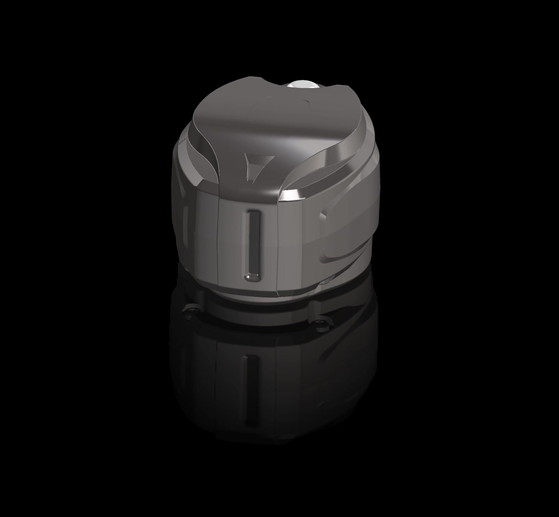

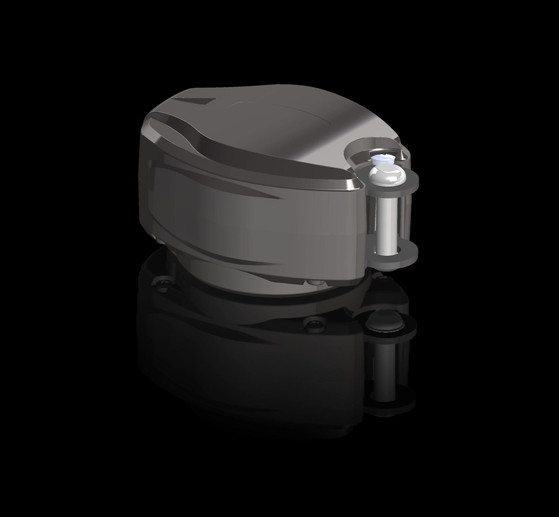

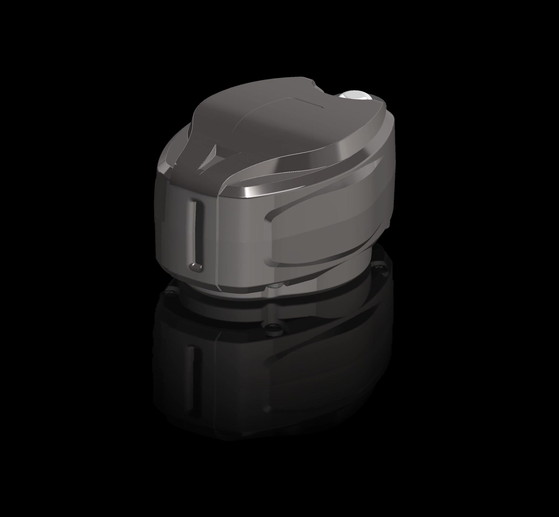

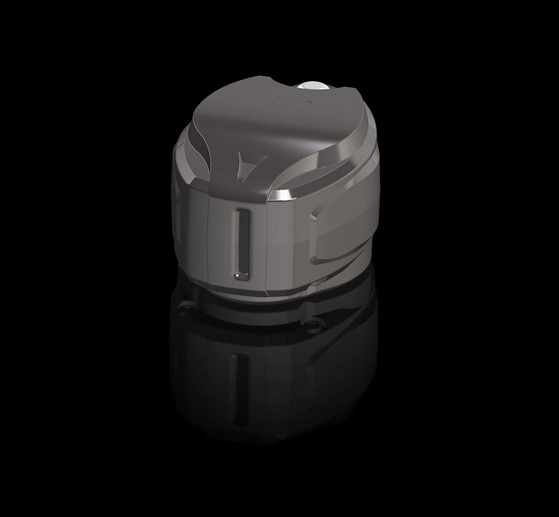

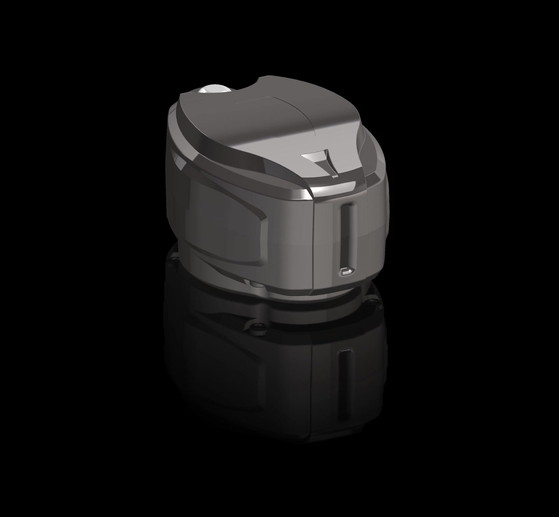

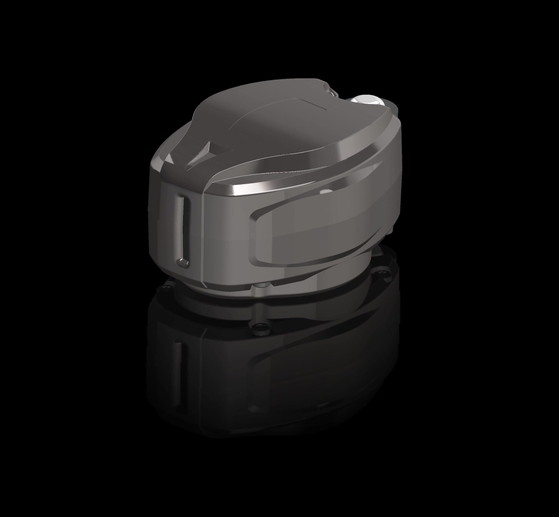

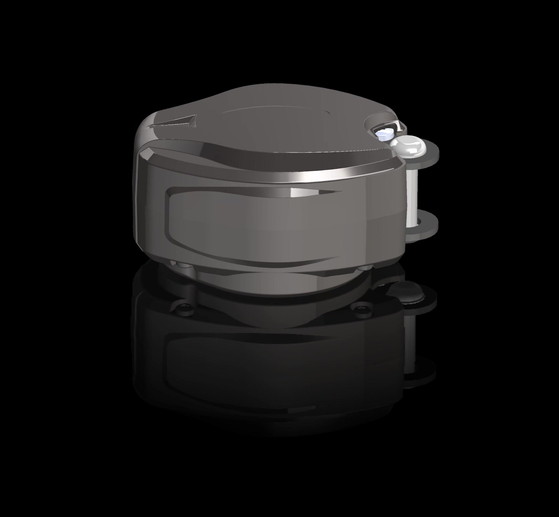

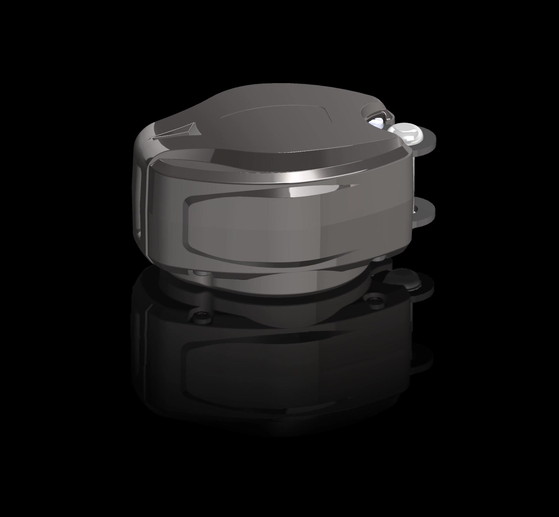

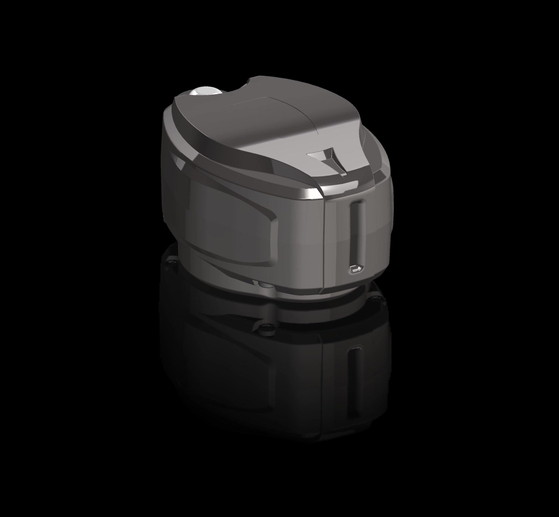

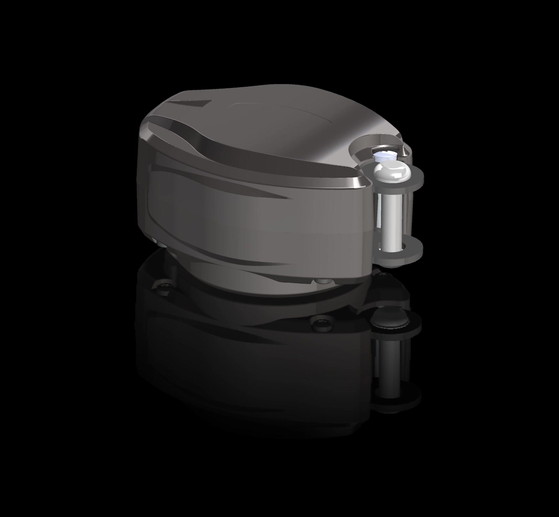

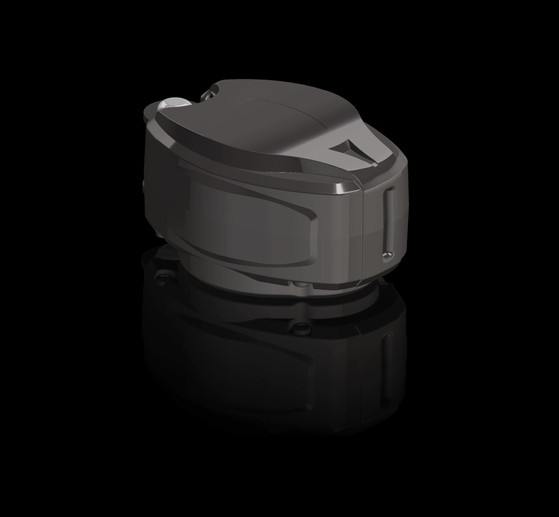

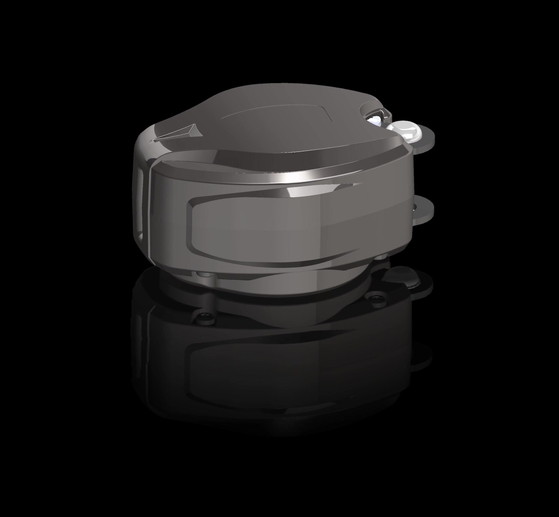

世界最小

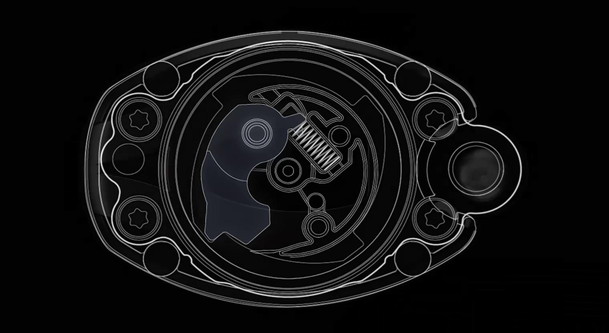

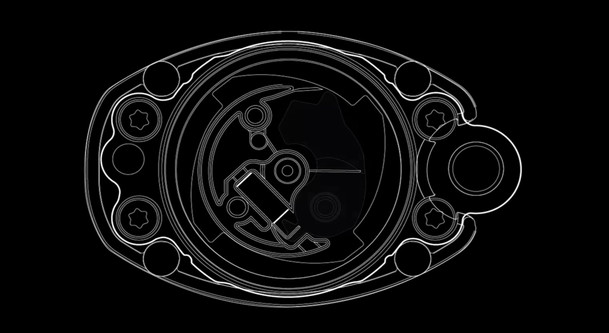

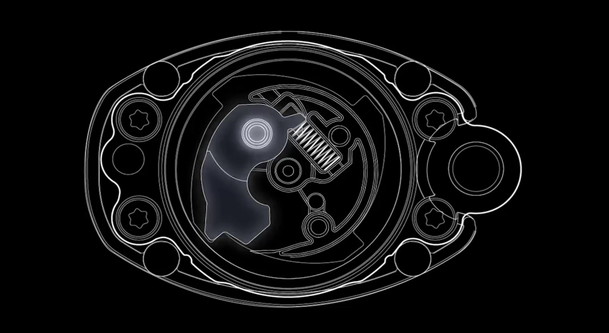

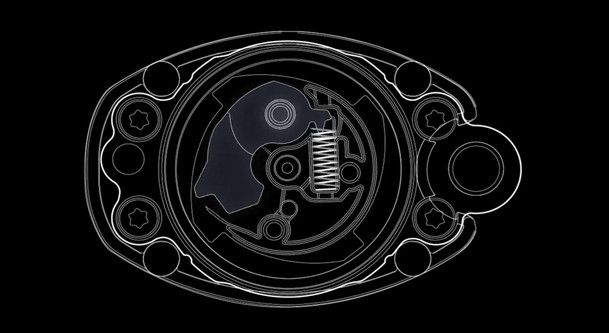

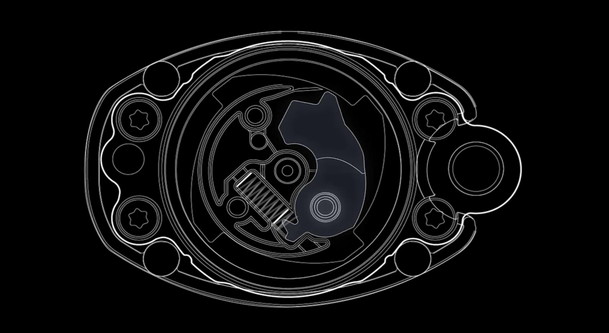

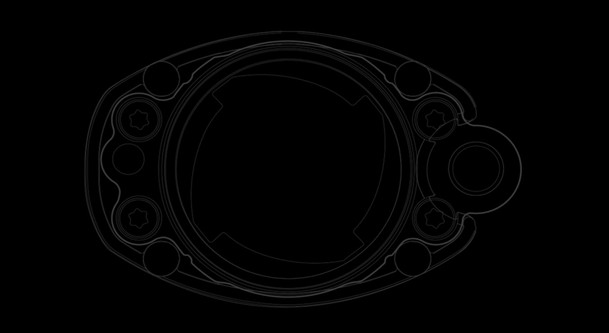

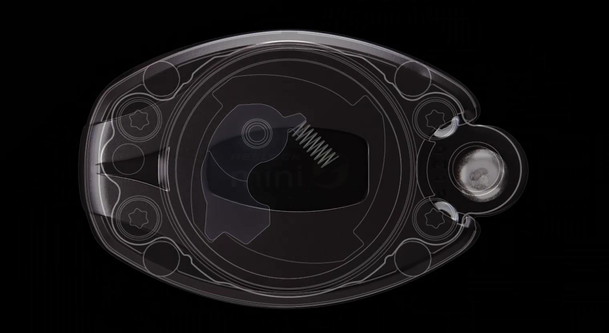

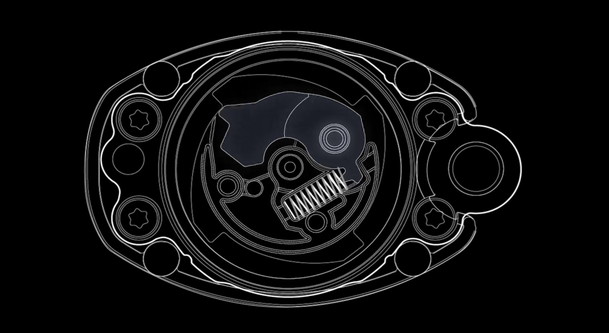

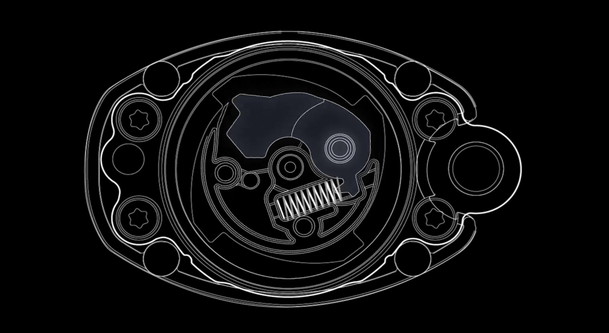

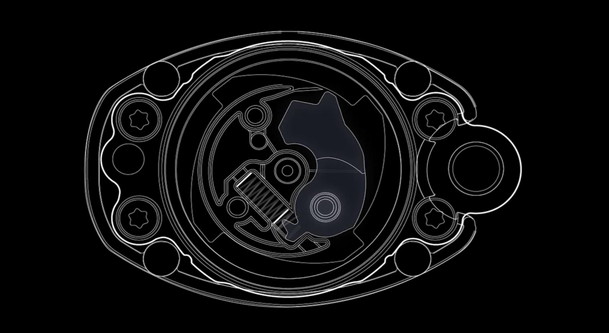

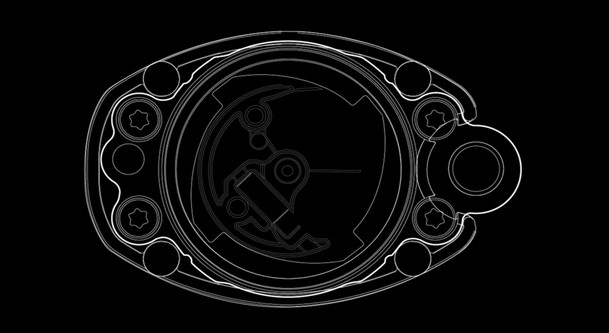

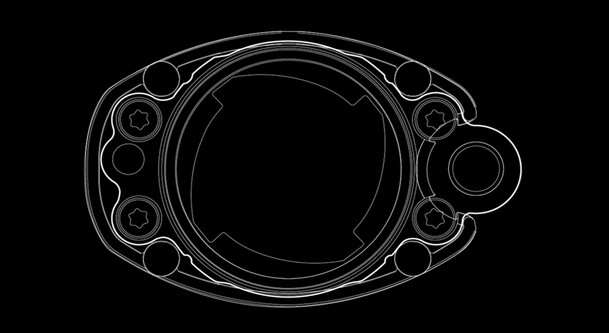

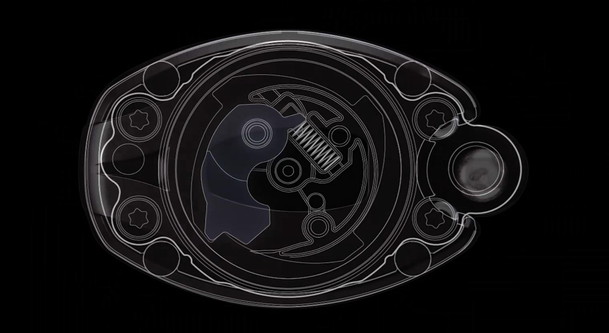

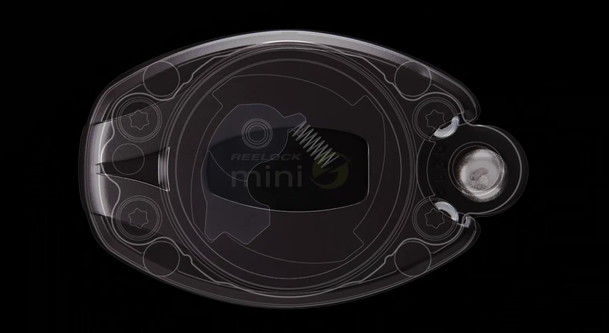

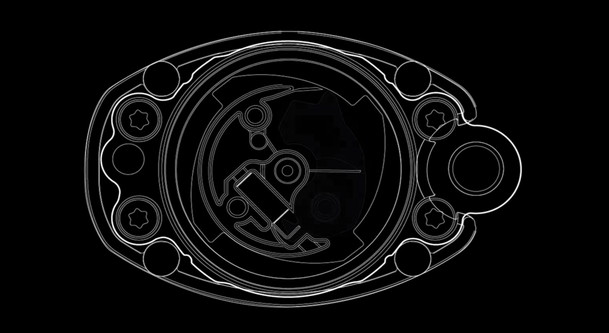

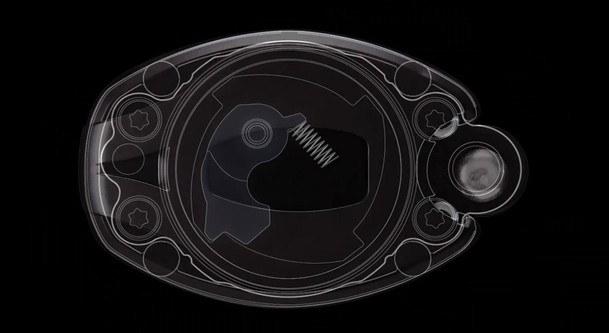

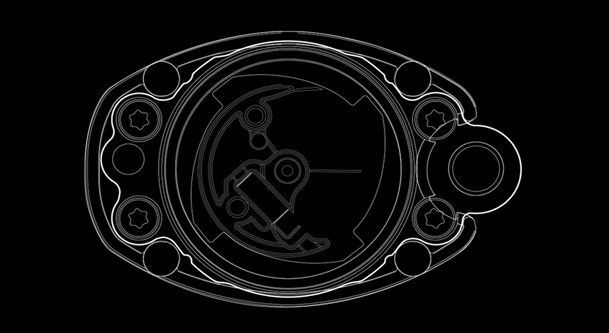

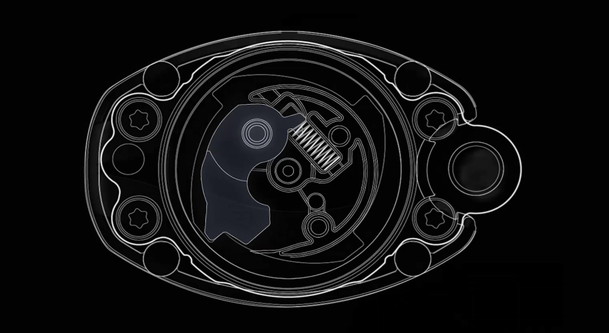

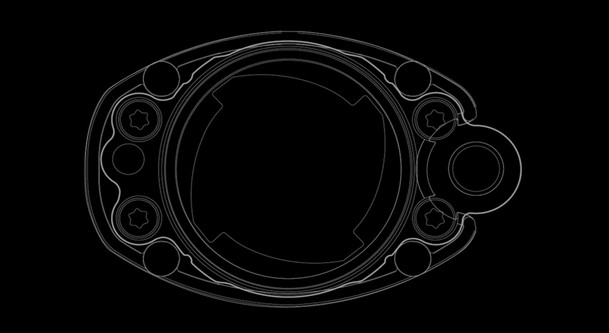

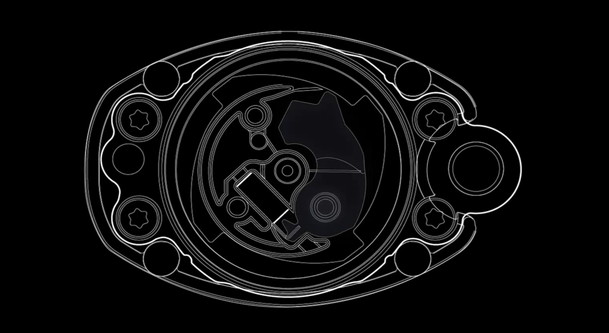

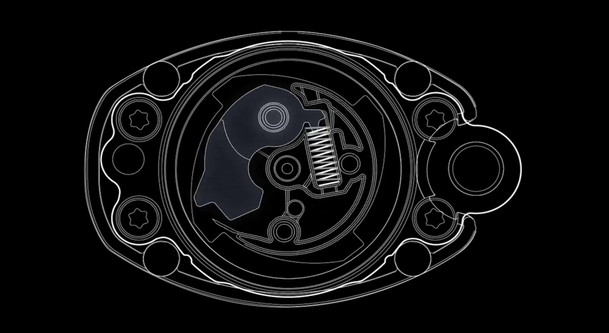

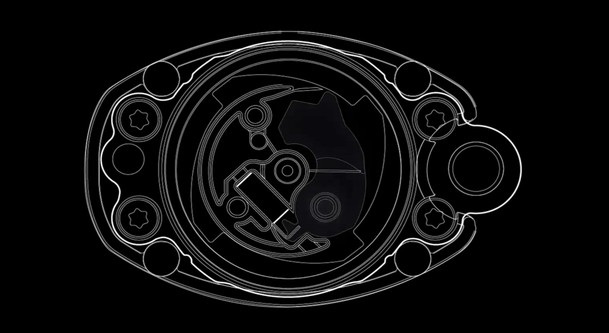

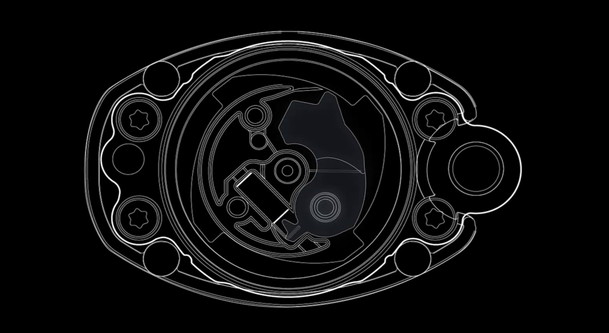

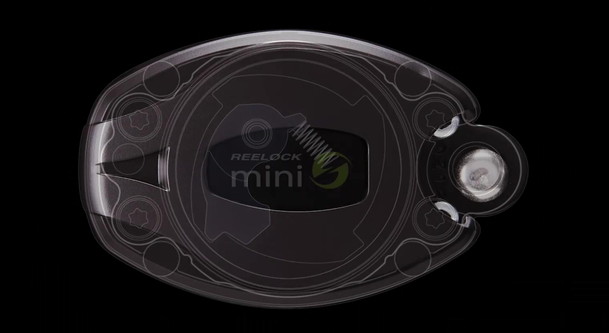

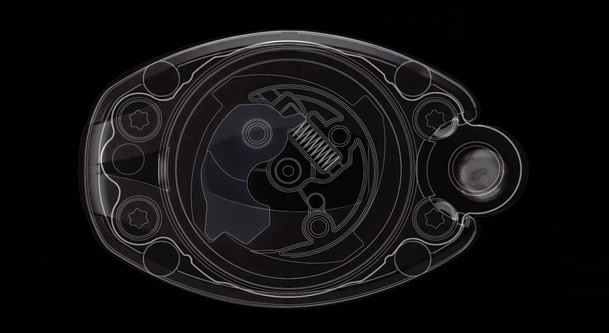

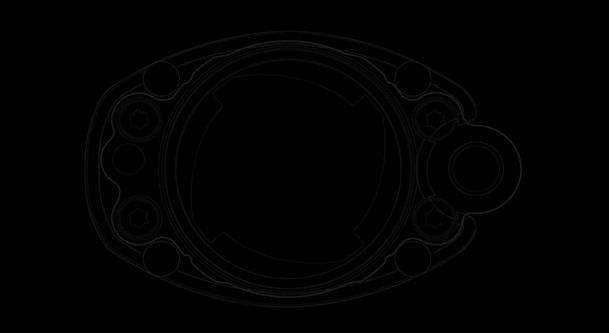

徹底的に見直した内部機構(特許出願中)
TITANの技術の粋が、
この小さなボディに凝縮されています。

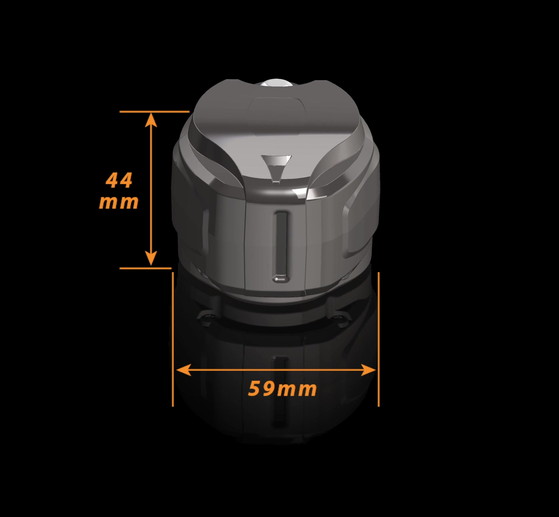

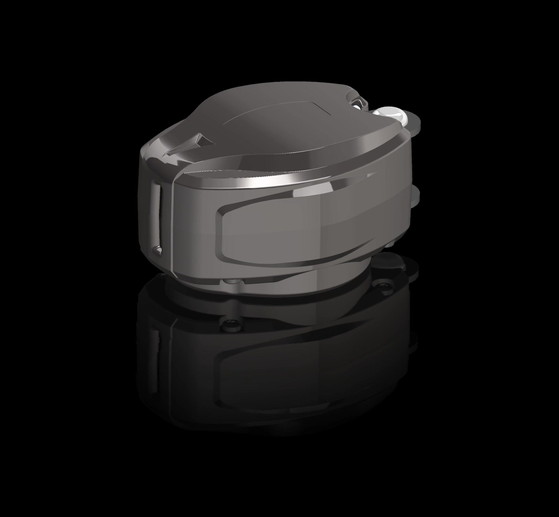

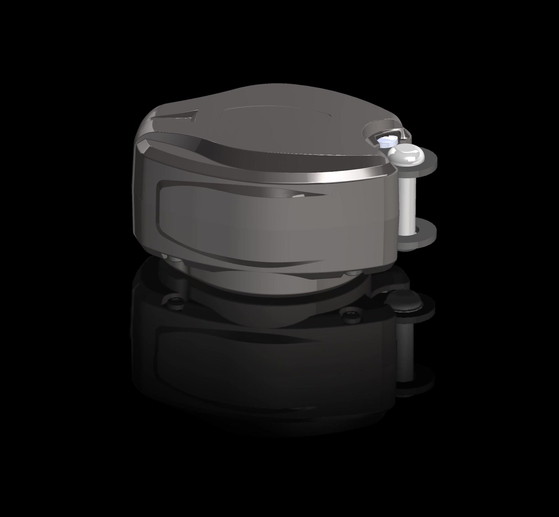

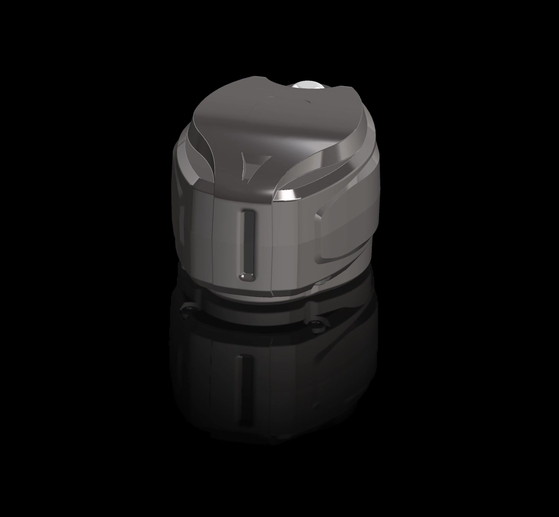

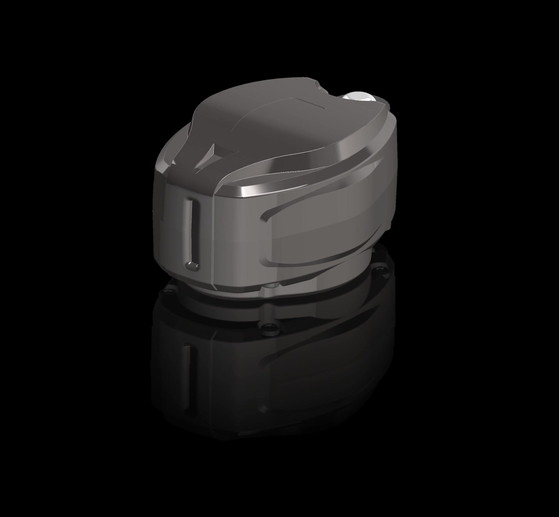

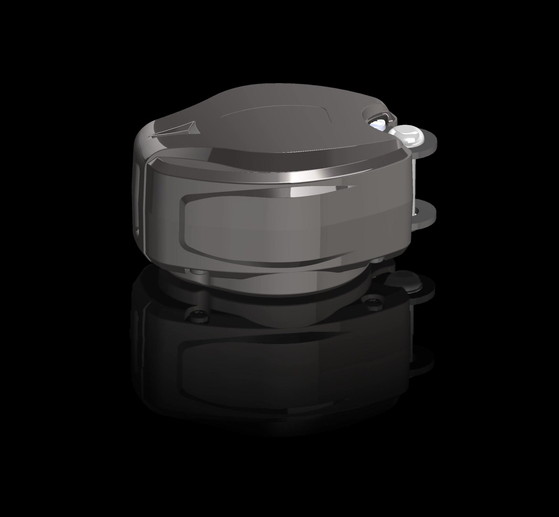

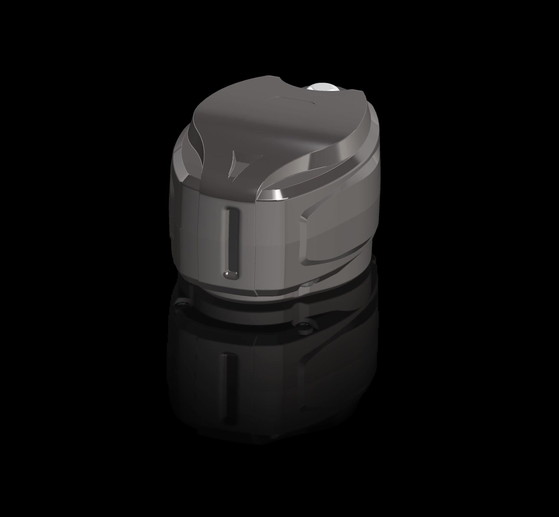

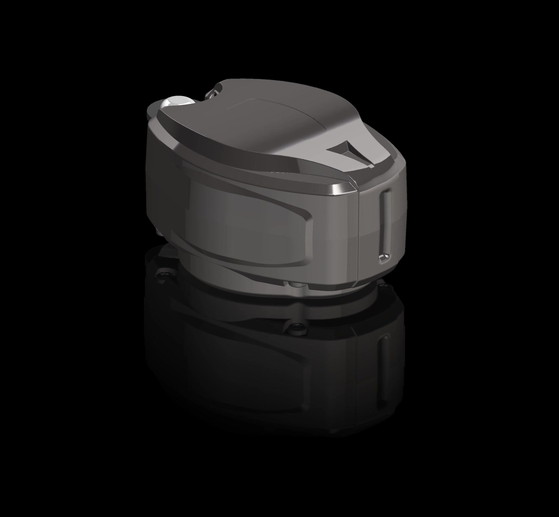

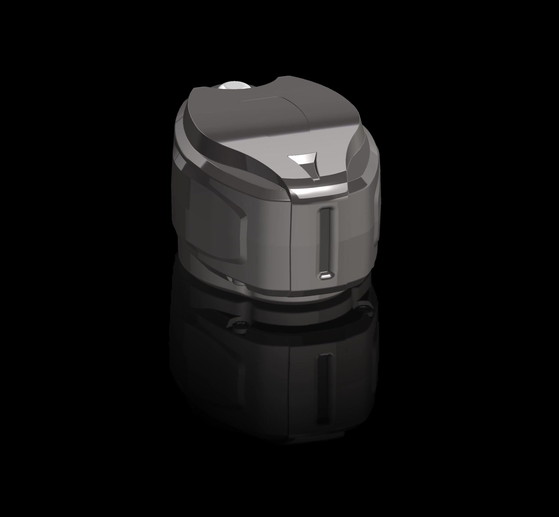

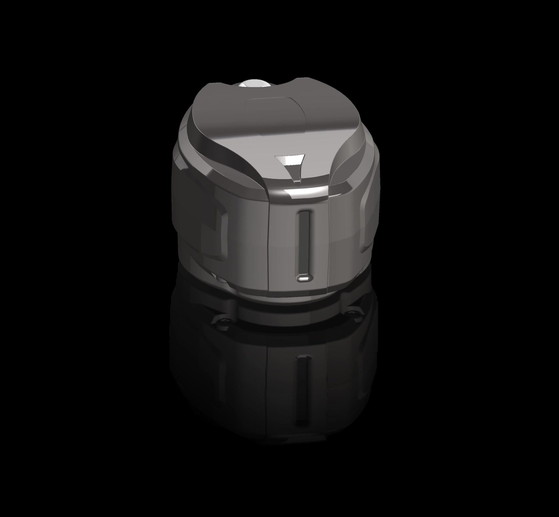

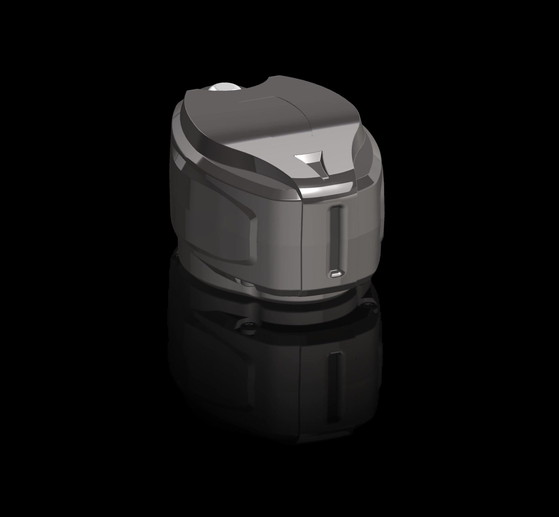

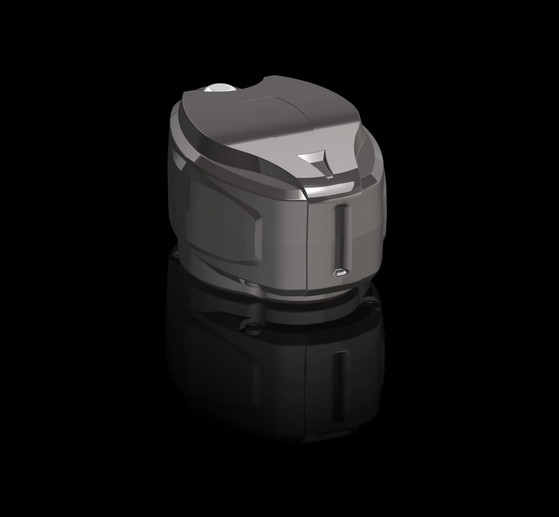

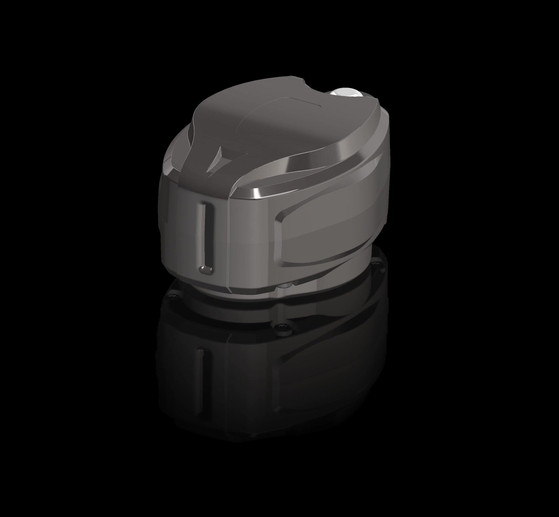

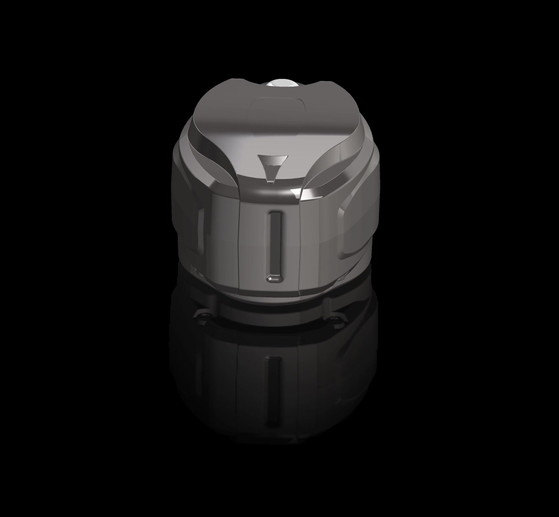

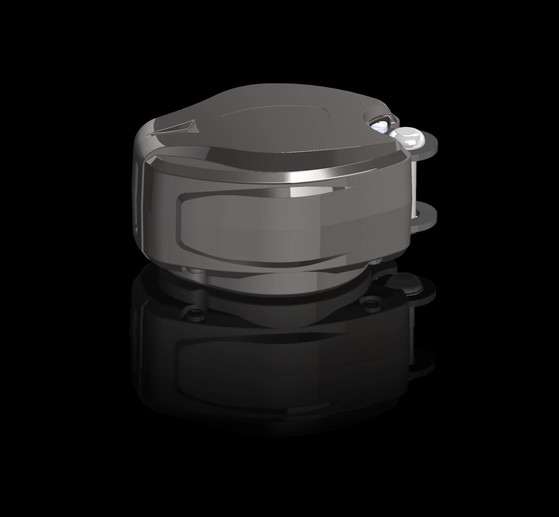

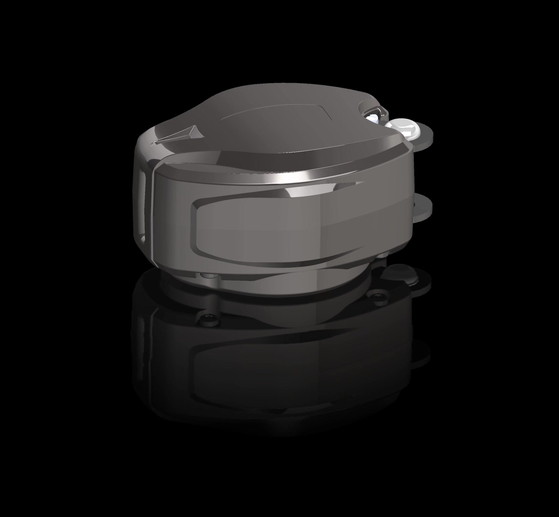

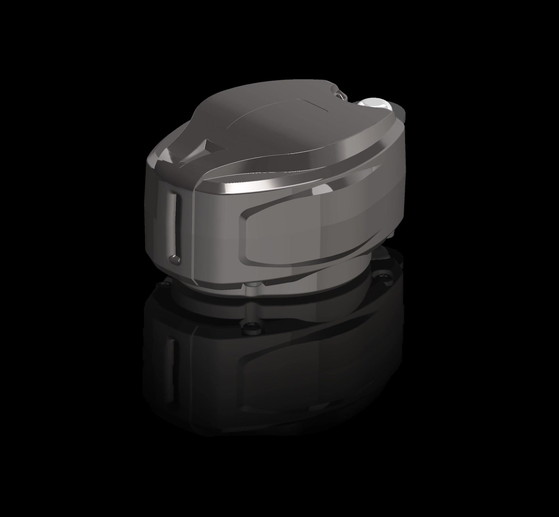

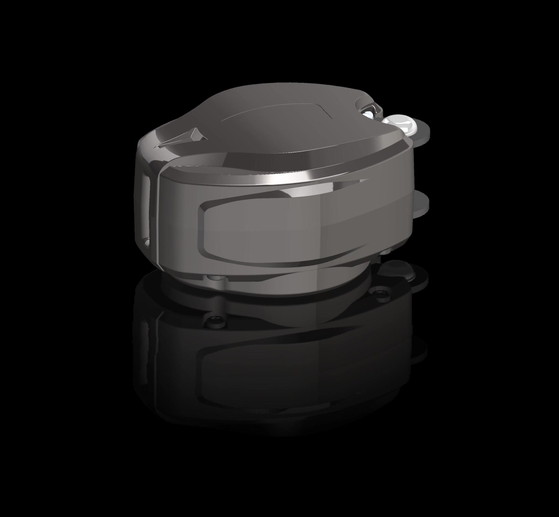

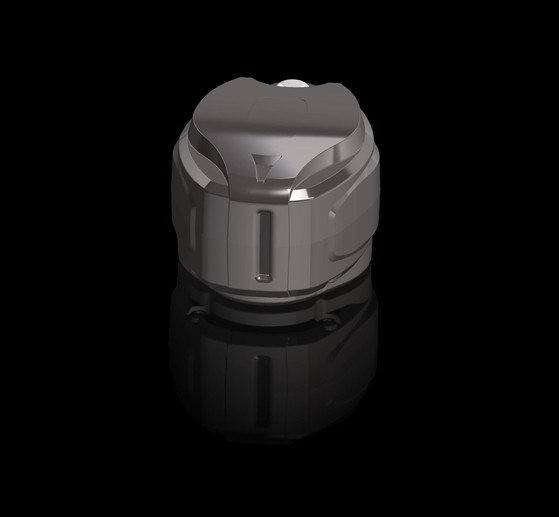

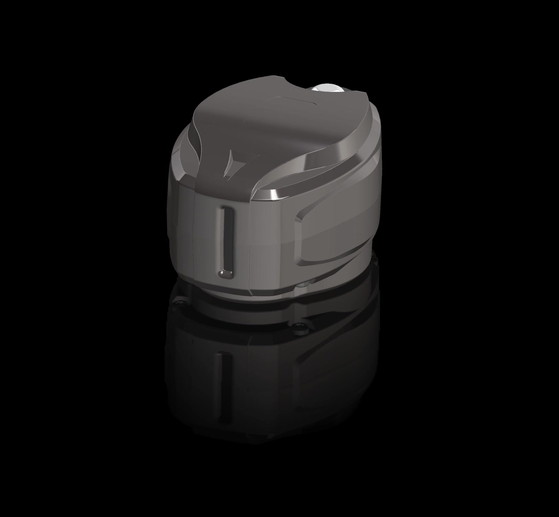

「世界最小」・・・ロック装置付き巻取器 2021年9月現在 当社調べ

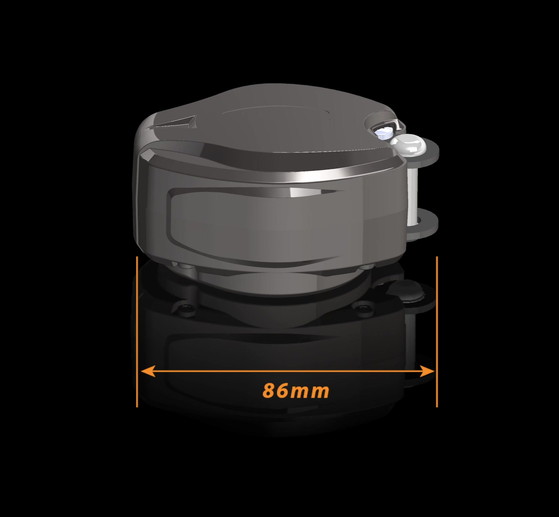

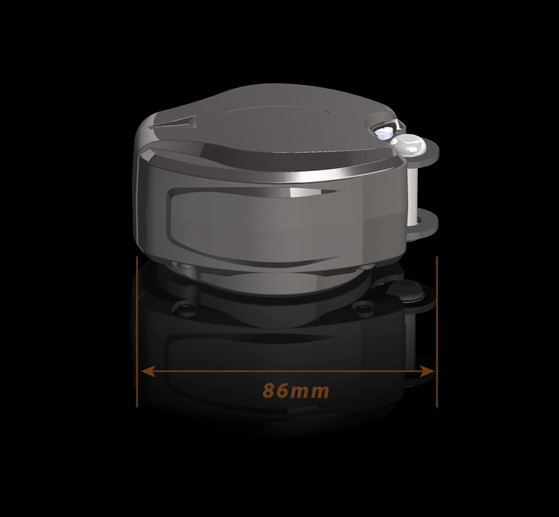

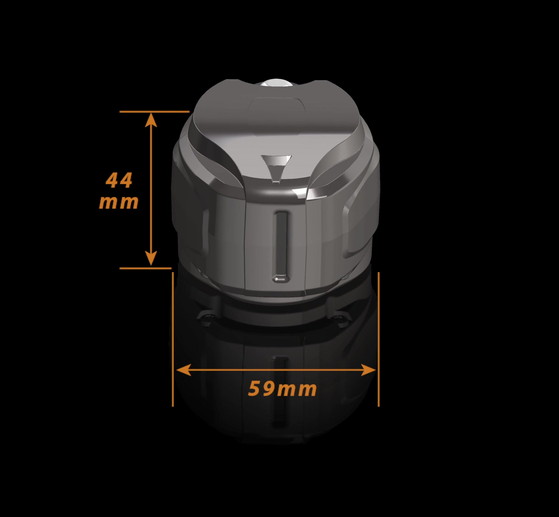

当社の従来品※と比較し、
ケース容積を約55% 削減しました。
※従来品:REELOCK S

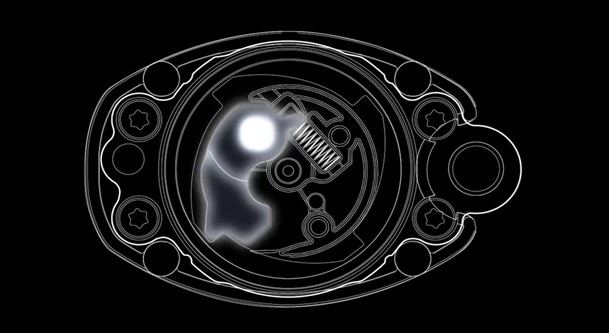

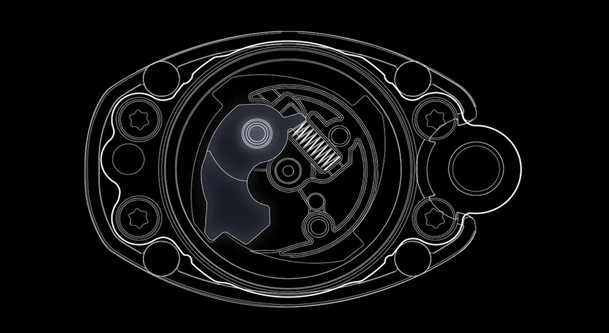

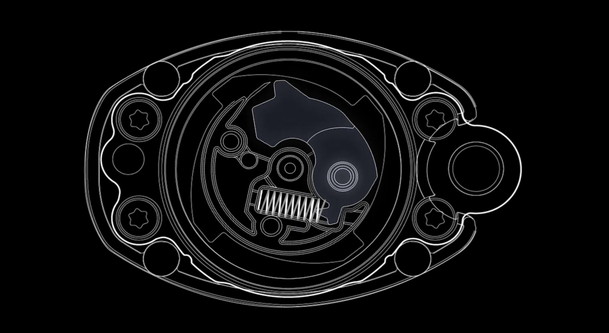

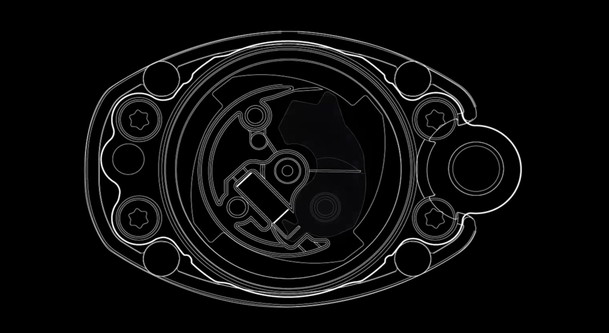

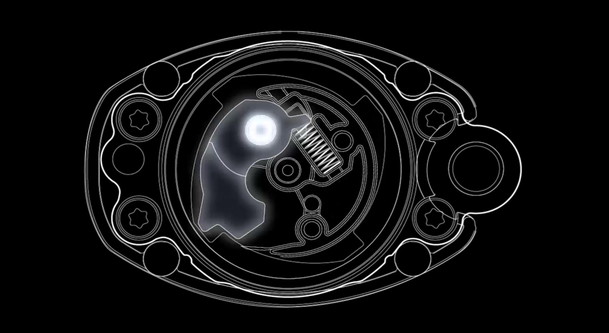

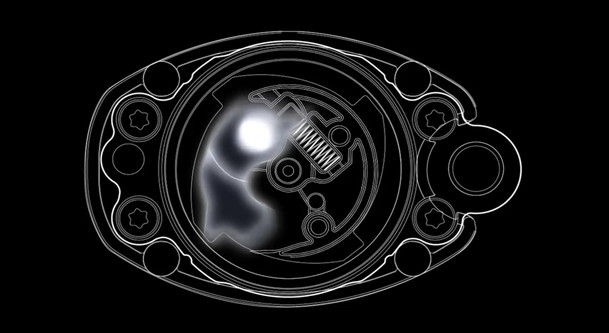

0.24秒の高速ロック
JIS T 8165 : 2018「8.3.6 ロック装置付き巻取式ランヤードの耐衝撃性 試験」の結果

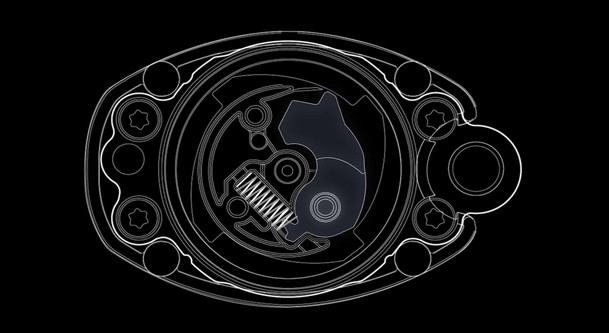

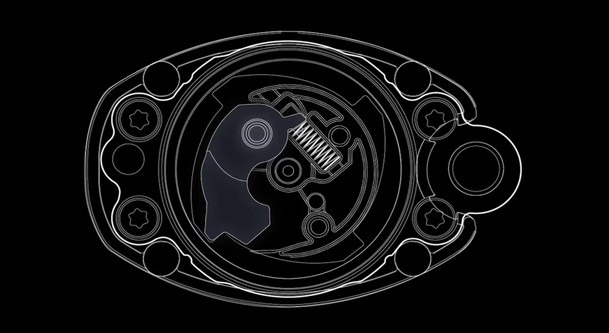

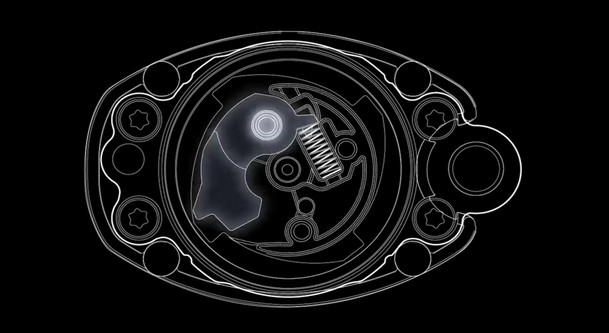

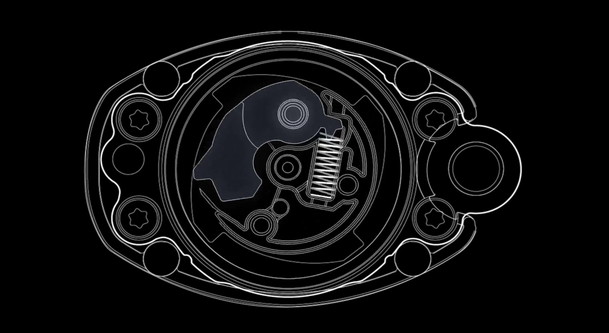

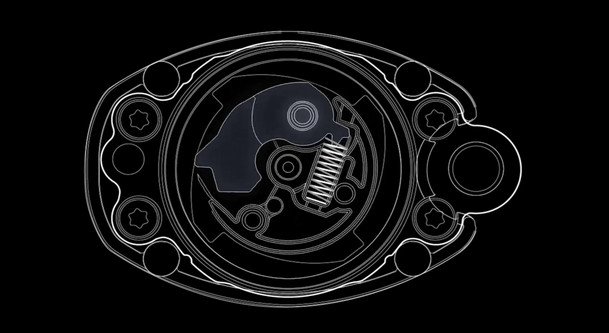

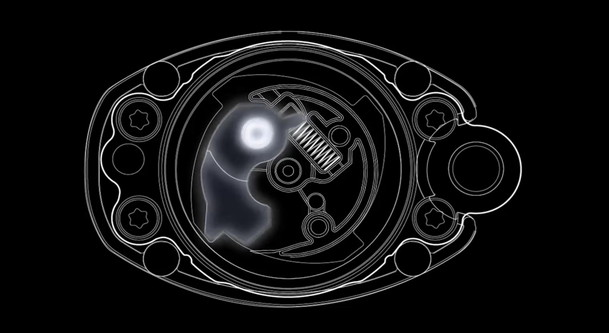

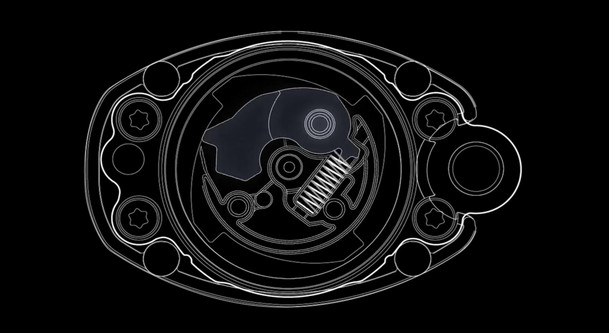

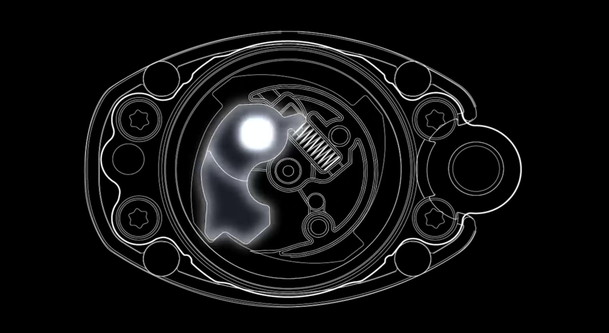

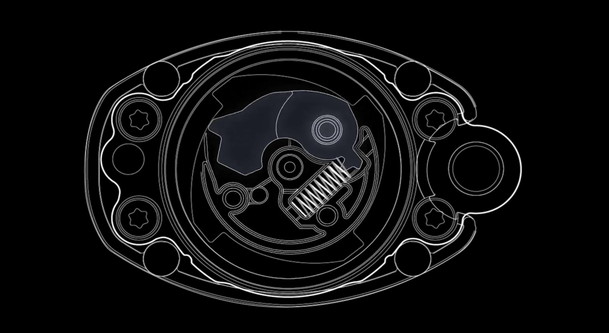

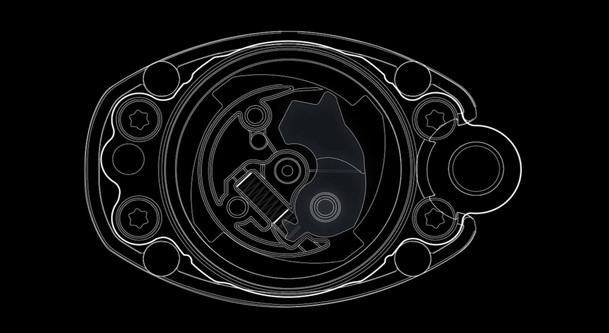

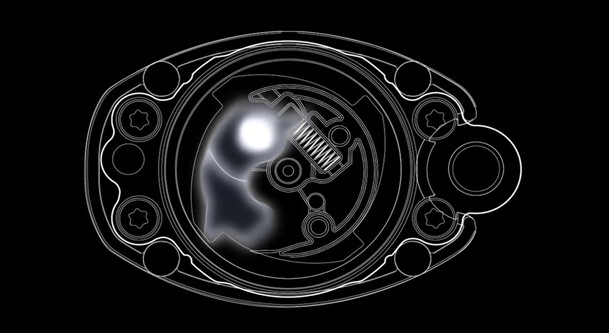

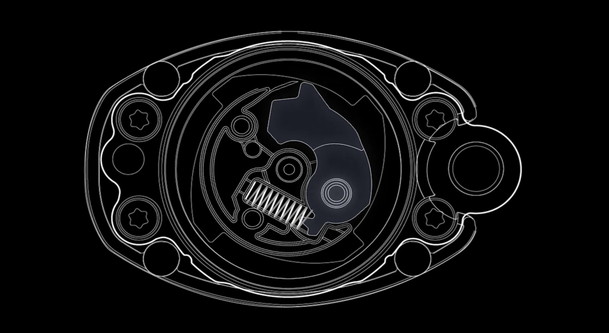

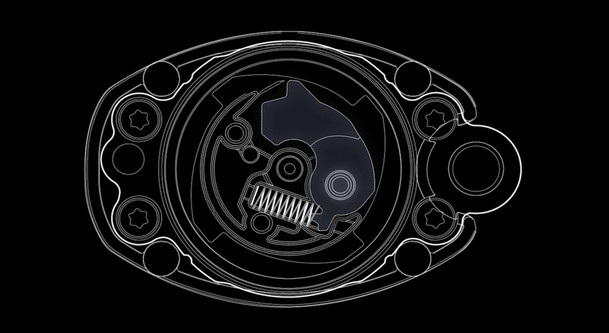

墜落によってストラップが素早く繰り出されると、
約0.24 秒後にストラップを巻き付けているスプールをロックし、
人体の落下を制止するプロセスがスタートします。
これは、現行品と比較して約22%早く、
最大衝撃荷重は低くなり
身体にかかる衝撃をやわらげます。


ストラップには巻き取られる力が加わっており、
常に短く使うことができ作業中でも邪魔になりません。

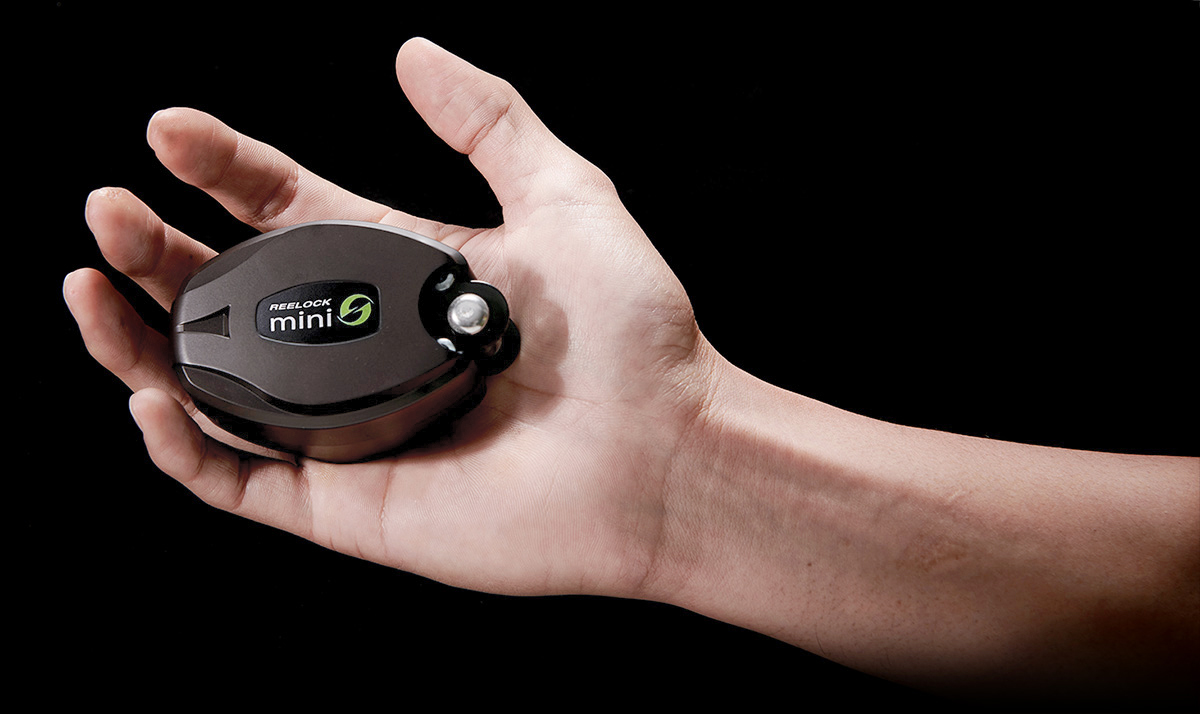

国内最軽量
130kg 対応。ランヤードの性能を向上させつつ
驚きの軽さを実現。
フルハーネス型/胴ベルト型 兼用
第一種ショックアブソーバ
使用可能な質量:130kg

ストラップの長さ:約1,550mm(収納時 約660m)
「国内最軽量」•••ロック装置付き巻取式 タイプ1ランヤード 2021年9月現在 当社調べ
開発者インタビュー
墜落の事故を無くすことは
我々の願いであり、使命です。

REELOCK mini はそのコンパクトなフォルムに、高い「安全性」「操作性」「堅牢性」を凝縮しました。我々サンコーの技術スタッフは、全てのユーザーに大切な作業と高所での安全確保に集中できる環境を提供することを目標にしています。
今回の新製品 REELOCK mini を目にした方は、まず極小サイズのボディや重量に驚かれるのではないかと思います。これを実現するために、巻取器の内部機構を全て見直し、全く新しい構造としました。同時にランヤードを構成する殆どのパーツも小型&軽量化を目指し、新規に開発しました。

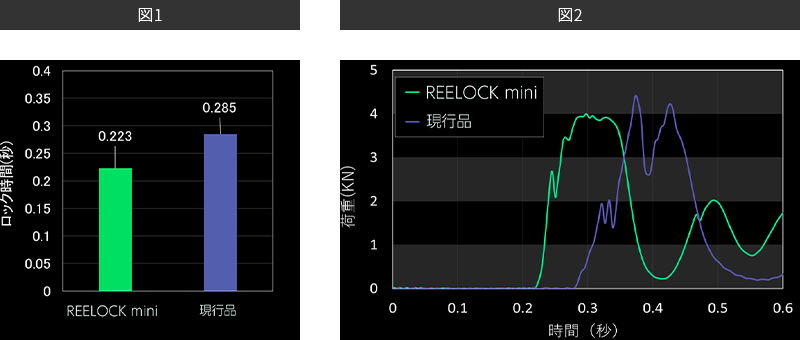

しかし、REELOCK mini は、それだけではありません。万一の際には、ストラップの繰り出しを瞬時に停止させる「高速ロック」(図1)、そして小型&軽量でありながら使用可能な質量が130kgに対応のショックアブソーバは、墜落を制止するとともに最大衝撃荷重を低減し、身体に加わる荷重の変化が少なくなるよう設計しています(図2)。

JIS T 8165 : 2018「8.3.6 ロック装置付き巻取式ランヤードの耐衝撃性 試験」の結果(130kg)
図1の0.223秒は試験結果の一例です。

ランヤードはフルハーネスや胴ベルトとともに毎日身につけるものであり、特に過酷な高所作業においては、邪魔なものであってはなりません。REELOCK mini は多くの現場で皆様の良きパートナーとして活躍してくれることを確信しています。

小型軽量化を実現させた
新開発のパーツ

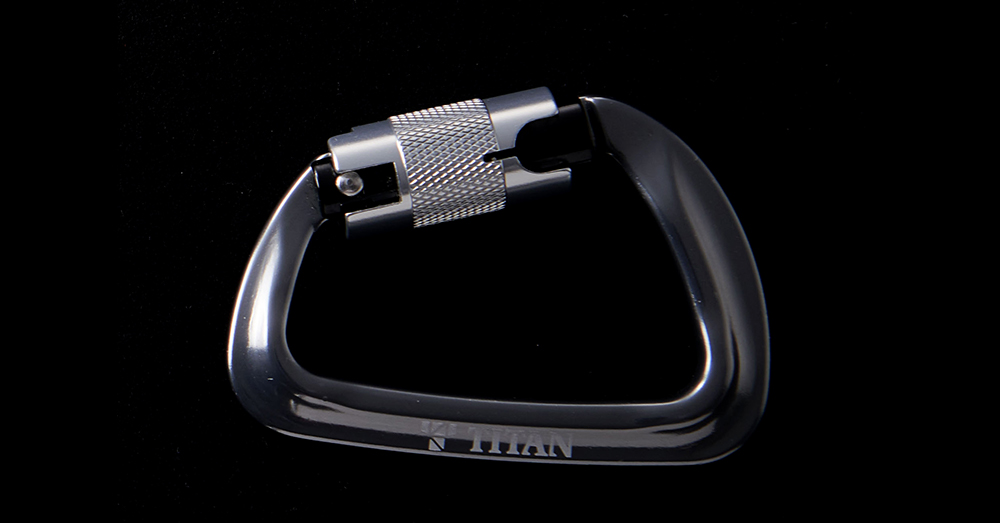

アルミ製軽量カラビナ
(ASC型)

手を離すと安全環が自動で閉じる、
ツイストロック式カラビナです。
レギュラーサイズのカラビナと比較し、
ランヤードのコネクタとして扱いやすい
ミニカラビナを新開発。

従来品のADT型と比較し、約40%の軽量化。

有効径:15mm   重量:約50g

ストラップ
比類なき強度と
軽さを備えた
超高分子量ポリエチレン
(UHMWPE)繊維

船舶の係留索や防刃グローブなど、特に高い強度が求められる用途で使われている通り、「強靭さ」「耐候性」は折り紙付き。酸やアルカリの他、油分にも強く耐薬品性にも優れています。水に浮くほどの軽さを持ちながらも強い、スーパー繊維を新規に採用しました。

既存モデルと比較し、耐熱性の温度域* は低くなりますが、
元強度は約20%向上しています。
  • *従来品の「アラミド芯入りテトロン製ストラップ」の融点 : 340℃
    「超高分子量ポリエチレン製ストラップ」の融点 : 140℃

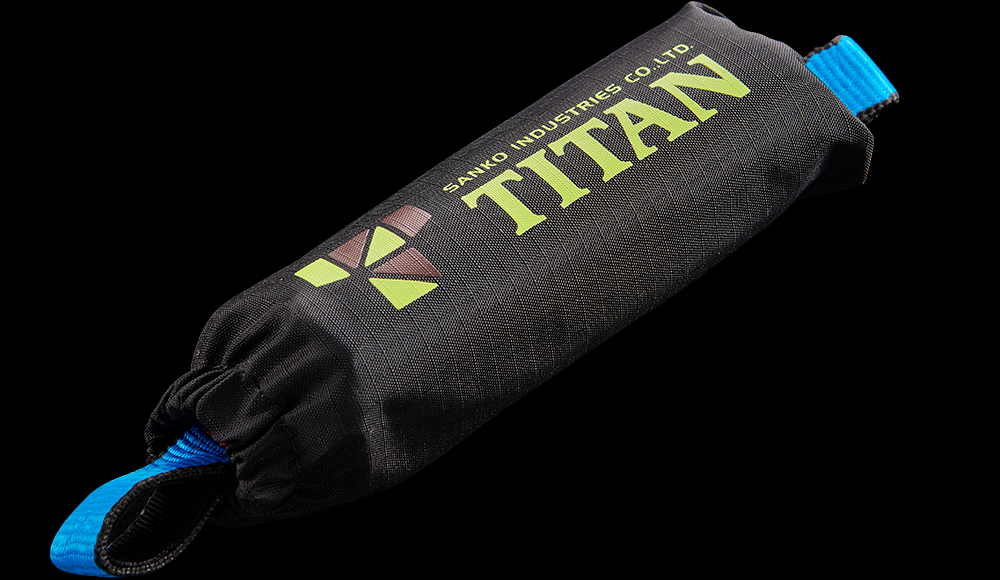

130kg対応
ショックアブソーバ

ストラップと同様に「UHMWPE」を
ショックアブソーバに新採用。
使用可能な質量「130kg」に対応する強度と
衝撃緩衝性能を持ちながら、
従来のショックアブソーバと比較し、
驚きのサイズと軽さに仕上がりました。

従来品の130kg
対応ショックアブソーバと比較し約58% 軽く、
100kg 対応のものと比較しても
約44%の軽量化。

重量:約90g

ユニバーサルジョイント
(UJ mini環)

ストラップのねじれを防ぎ、
フックの操作性を高める
ユニバーサルジョイント環も新たに小型化。
手元もスッキリ、自由自在なフックさばきを
可能にします。

従来品のUJ 環と比較して 約50%の軽量化。

重量:約50g

基本スペック

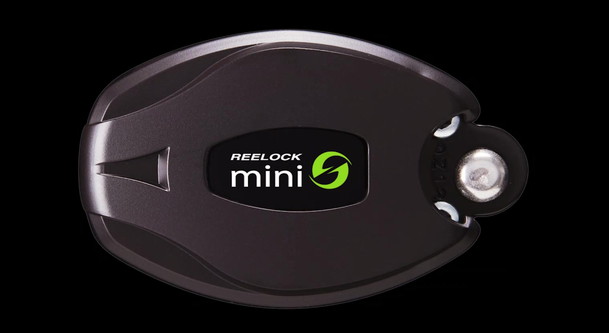

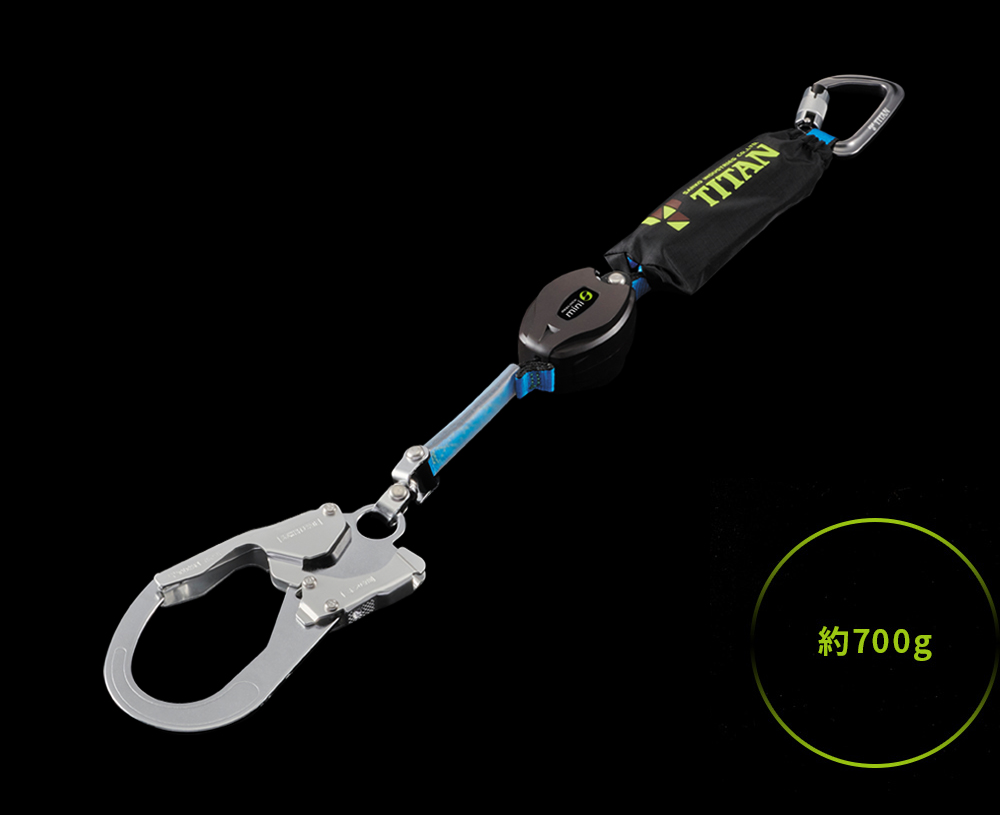

  • ● 墜落制止用器具 巻取式ランヤード 「REELOCK mini」
  • ● 型番:HL-HS-130型(シングル)・HL-HW-130型(ダブル)
  • ● 種類:フルハーネス型 / 胴ベルト型 兼用
  • ● 種別:第一種(4kN)
  • ● 使用可能な質量:130kg

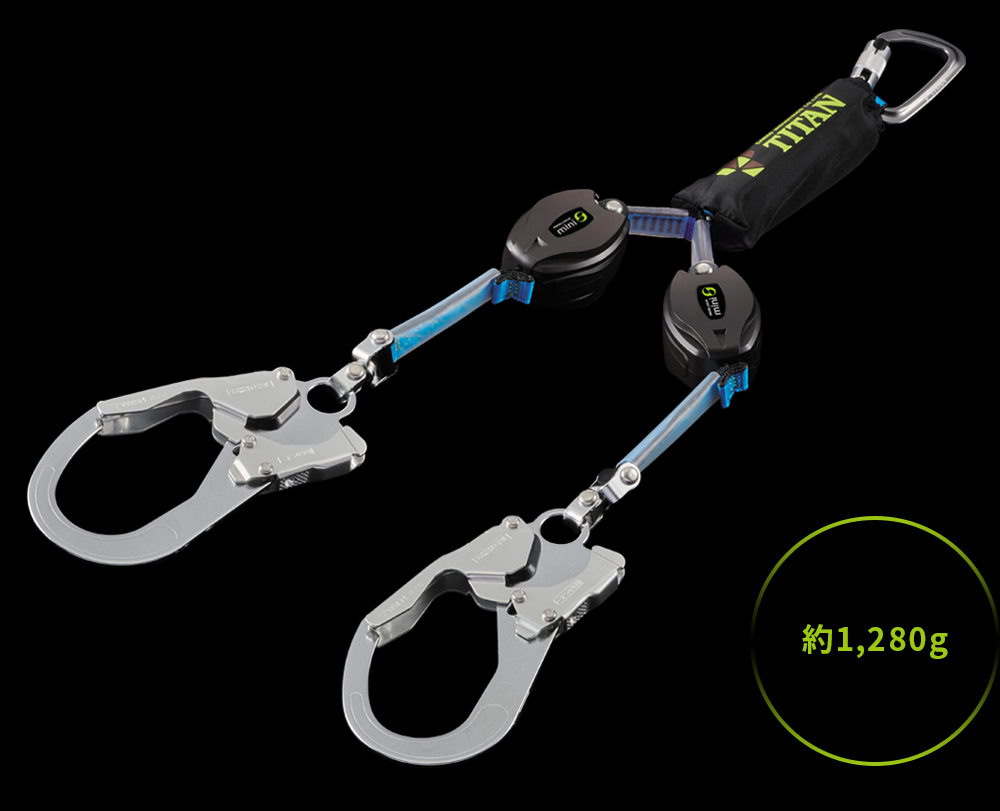

  • ● 重量:約700g(シングル)・約1,280g(ダブル)
  • ● ランヤード の長さ:約1,550mm(収納時 約660mm)
  • ● ストラップの幅:約18.5mm(厚さ 約1.35mm)
詳細スペック
  • ● 各部の仕様 : フック・No.56A UJ mini 環付き・縫製部保護カバー、巻取ケース・樹脂製、ショックアブソーバ・ ナイロン製カバー、D環側コネクタ・アルミ軽量ミニカラビナ(ASC型)
  • ● ランヤードに表示の性能
種類 種別 使用可能質量 製造年月
フルハーネス型
胴ベルト型
第一種(4kN) 130kg ケース裏面に表示
フルハーネス使用時 胴ベルト使用時
最大自由落下距離 落下距離 最大自由落下距離 落下距離
130kg 2.2m 2.9~4.3m 1.8m 1.9m~3.0m
100kg 2.2m 2.8~4.0m 1.8m 1.6m~2.7m
  • ● 本製品の使用可能な質量は130kgですが、参考値として体重+装備が100kgの場合の性能も表記しています。
  • ● 本製品はショックアブソーバと巻取器が分離しない構造のため、法定表示は巻取器に記載しています。
  • ● 落下距離は使用される方の体重や使用方法により異なりますので、詳細な数値は「Safety Checker」でご確認ください。
